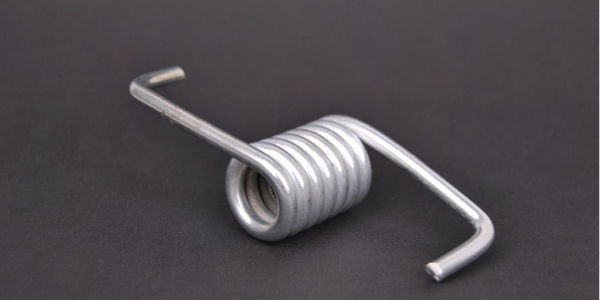

對長度50m、外徑ф60mm的扁截面圓柱扭簧的熱處理是我們接受的一項外援任務。在國外，制造這種彈簧是使用油淬、回火后的鋼絲繞制成形然后經低溫回火來消除繞制應力。而在國內，到目前為止還沒有生產此類扁截面彈簧的專業廠，因而對這種異形截面鋼絲大多數是用圓鋼絲軋制或拉拔而成，繞制成彈簧后再經淬火和回火處理。顯然對這么長的彈簧進行淬、回火處理困難很大。我們經過調研分析和大量試驗，初步摸索了這種長彈簧的電阻法加熱淬火工藝，取得了比較滿意的結果。

一、電阻法加熱工藝方案的確定和設備設計

根據這種彈簧較長的特點和技術要求，我們比較了以下三種工藝方案，即火焰淬火、高頻淬火和電阻加熱淬火，經過分析對比認為，雖然電阻加熱淬火方案也有一定的技術難點，但最大特點是加熱時不要求彈簧旋轉，不要噴射冷卻液的專業設備。所以，確定用電阻加熱淬火法進行試驗。我們在熱學、電學的基礎上推導了溫度隨時變化的函數，依次推導出電阻加熱過程中電能轉換成熱能以及輻射熱的熱量隨時的變化規律，作為確定電阻加熱工件參數的參考依據。

二、試驗設備與結果

1、試驗設備 試驗中采用的儀器設備有：(1)ZUDG—253鹽浴爐變壓器一臺；(2)彈簧加熱淬火用絕緣固定裝置一套；(3)冷卻水槽一個；(4)WGG2—302光學高溫計一個IRT—1200型紅外測儀一個；秒表一只。

2、試驗的主要內容 確定淬火加熱時間和回火時間，選擇淬火介質和觀察金相組織。

3、試驗結果 (1)淬火加熱時間的確定，根據電阻加熱是內熱源加熱，溫度是時間的函數關系本試驗采用秒表，光學高溫計和紅外測溫儀分別測量在一定電參數下試件能達到不同溫度的連續加熱時間，以此確定淬火加熱時間。

(2)回火時間的選擇，采用秒表和紅外測溫儀進行測試，結果表明回火加熱時間在25—30S之間較為適宜。
